Tổng quan hệ thống
Dựa trên chức năng cụ thể của từng công cụlich dau ngoai hang anh 2025, các thiết bị điện thường sử dụng một trong ba loại động cơ như động cơ DC có chổi than, động cơ DC không chổi than ba pha hoặc động cơ đồng bộ nam châm vĩnh cửu. Đồng thời, mạch điều khiển tương ứng sẽ được cấu thành từ các mạch bán cầu, mạch H hoặc mạch ba pha.
Giải pháp của Silicon-Magic là áp dụng công nghệ tấm chắn rãnh sâu với khả năng cân bằng điện tích trong khoảng điện áp từ 40 đến 150V. Điều này giúp giảm điện trở dẫn đặc trưng (Rsp) của linh kiện2bet, đồng thời tối ưu hóa chỉ số FOM, từ đó giảm thiểu cả tổn hao dẫn và tổn hao chuyển mạch, nâng cao hiệu suất hệ thống và kéo dài thời lượng pin cho các thiết bị cầm tay.
Ngoài ralich dau ngoai hang anh 2025, chúng tôi đã cải tiến khả năng chịu xung điện của MOSFET, tham số SOA, độ nhất quán của Vth, kết hợp cùng công nghệ đóng gói clip tiên tiến, giúp tăng khả năng truyền dòng điện lớn, đảm bảo độ bền và độ tin cậy cao khi sử dụng các linh kiện công suất song song hoặc đối mặt với các tình huống khắc nghiệt như khởi động motor, ngắn mạch hoặc kẹt trục.
Sơ đồ ứng dụng hệ thống
Tổng quan hệ thống
Trong bối cảnh số lượng xe điện trên thị trường ngày càng gia tănglich dau ngoai hang anh 2025, mức độ chấp nhận của người dùng phụ thuộc rất nhiều vào hiệu quả và thời gian sạc. Trạm sạc nhanh DC chính là giải pháp đáp ứng nhu cầu này. Hiện nay, xe điện thông thường có thể sạc được 80% dung lượng pin trong vòng 10 phút. Đối với các thiết kế sạc xe điện DC công suất lên tới 150 kW, Silicon-Magic cung cấp các sản phẩm rời có giá thành hợp lý, bao gồm MOSFET siêu kết JFET 650V và MOSFET SIC 1200V.

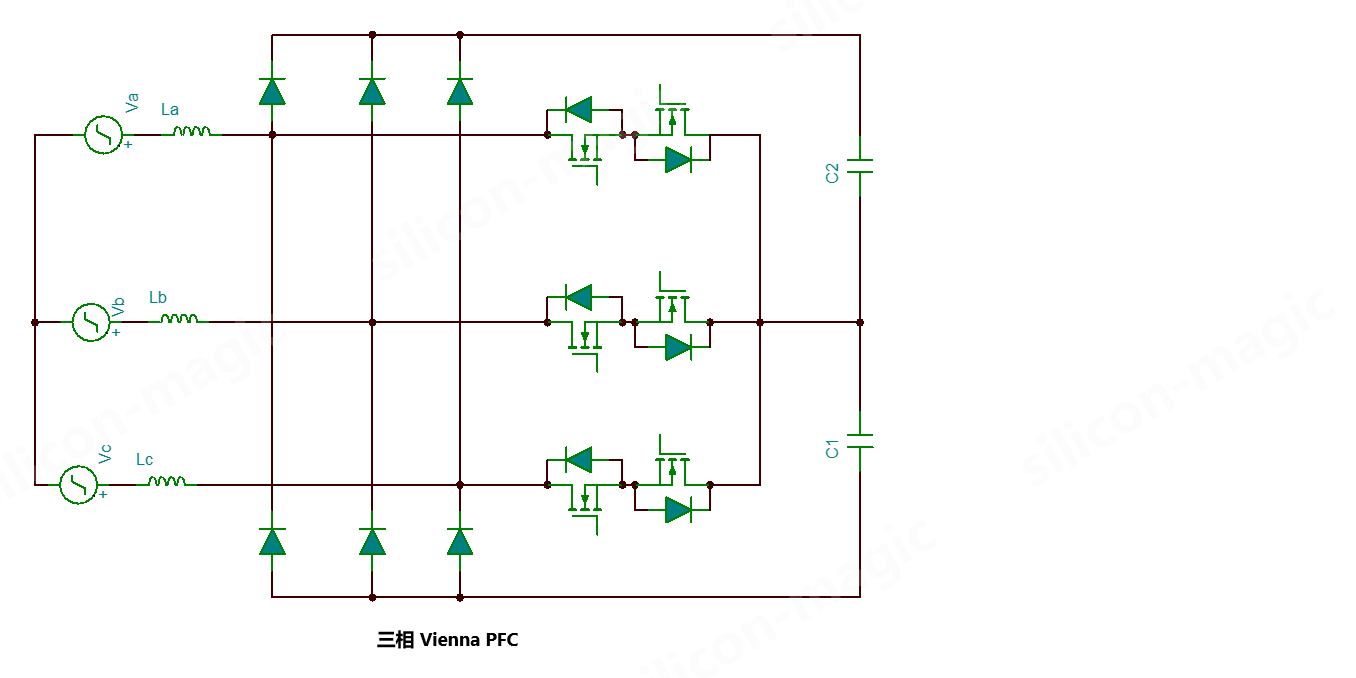

Sơ đồ khối ứng dụng hệ thống điển hình
Sản phẩm được đề xuất
| Part No. | Package |
Vds_
max(V) |
Rds(on)(mΩ)_25°C |
Vth_
typ.(V) |
Vgs_
max(V) |
Qg_Vgs
=10V(nC) |
I
DS
_
Max(A) |
Status | |
|---|---|---|---|---|---|---|---|---|---|
| Vg=10V | |||||||||
| Typ | Max | ||||||||
| SDNA2N030E3J | TO247-4 | 1200 | 30 Vgs=18V | 42 Vgs=18V | 2.5 | 22/-8 | 150 | 56 | 2023 Q2 |
| SDHA2N075J-AA | TO247-4 | 1200 | 75 Vgs=15V | 97.5 Vgs=15V | 2.8 | 22/-8 | 90 | 32 | 2023 Q2 |
| SDN65N280J2D | TO252-3 | 650 | 230 | 280 | 3 | ±20 | 23.0 | 11.8 | Sample available |
| SDN65N250J2P | TO220F-3 | 650 | 210 | 250 | 2.5 | ±20 | 23.0 | 7.1 | Sample available |
| SDN65N250J2S | PDFN8*8-4 | 650 | 210 | 250 | 3 | ±20 | 35.0 | 12 | Sample available |
| SDN10K018S2Z | DFN3*3-8 | 100 | 13 | 18 | 1.9 | ±20 | 26 | 40 | Release |
| SDN10K018S2E | DFN3.3*3.3-8 | 100 | 13 | 18 | 1.9 | ±20 | 25 | 46 | Release |
| SDN10K018S2C | PDFN5*6-8 | 100 | 13 | 18 | 1.9 | ±20 | 25 | 45 | Release |
| SDN10K007S2C | PDFN5*6-8 | 100 | 5.0 | 7.0 | 1.9 | ±20 | 56 | 80 | Release |
| SDN10K5P2S2C | PDFN5*6-8 | 100 | 4.8 | 5.2 | 1.9 | ±20 | 56 | 80 | Release |
| SDN10N4P9S2B | TO263-3 | 100 | 3.7 | 4.9 | 3 | ±20 | 76 | 117 | Release |
| SDN10N4P9S2C | PDFN5*6-8 | 100 | 3.6 | 4.9 | 3 | ±20 | 77 | 80 | Release |
| SDN10N4P2S2B | TO263-3 | 100 | 3.8 | 4.2 | 3 | ±20 | 78 | 117 | Release |
| SDN10N4P2S2C | PDFN5*6-8 | 100 | 3.6 | 4.2 | 3 | ±20 | 77 | 80 | Release |
| SDN10N004S2C | PDFN5*6-8 | 100 | 3.1 | 4.0 | 3 | ±20 | 102 | 135 | Release |
| SDN10N004S2B | TO263-3 | 100 | 3.2 | 4.0 | 3 | ±20 | 102 | 136 | Release |
| SDN10N3P5S2B | TO263-3 | 100 | 3.1 | 3.5 | 3 | ±20 | 102 | 136 | Release |
| SDN10N2P7S2B | TO263-3 | 100 | 2.4 | 2.7 | 3 | ±20 | 150 | 166 | Release |
| SDN10N1P5S2T | TOLL-8 | 100 | 1.1 | 1.5 | 3 | ±20 | 258 | 330 | Release |
| SDN06K016S2C | PDFN5*6-8 | 60 | 13 | 16 | 1.9 | ±20 | 13 | 22 | Sample available |
| SDN06N1P6S4C | PDFN5*6-8 | 60 | 1.3 | 1.6 | 2.5 | ±20 | 142 | 135 | Release |
| SDN06L1P3S4C | PDFN5*6-8 CLIP | 60 | 0.9 | 1.3 | 1.6 | ±20 | 100 | 250 | Sample available |
